Bộ chia dầu kiểu piston

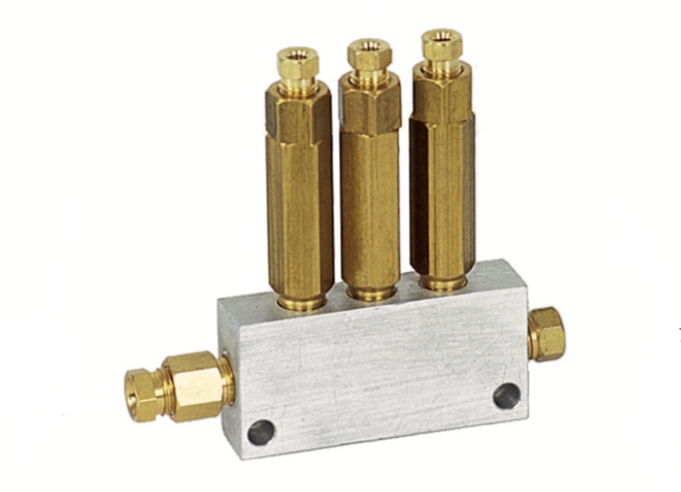

DX-Series

Tính năng nổi bật

Tổng quan hệ thống: Hệ thống bao gồm bộ chia dòng seri DX/DT và bộ bôi trơn seri YET/YA tùy theo yêu cầu khách hàng.
- Bôi trơn với lưu lượng ổn định trong mỗi chu kỳ.
- Độ nhớt dầu và thời gian bôi trơn không ảnh hưởng đến lưu lượng.
- Hệ thống cần phối hợp với bộ bôi trơn có tích hợp van xả áp; khuyến nghị lắp thêm công tắc áp suất.
- Khuyến nghị dùng cho các ứng dụng bôi trơn yêu cầu độ chính xác cao.
NGUYÊN LÝ HOẠT ĐỘNG DÒNG DX:
01. Trạng thái ban đầu của bộ chia trước khi bơm khởi động như trong sơ đồ 1.
02. Dầu từ bơm đẩy van nấm đi lên.
03. Khi van nấm bịt kín lỗ giữa của trục, áp suất đẩy piston đi xuống.
04. Khi bơm dừng, áp suất giảm, piston hồi vị khiến áp suất khoang dưới đẩy van nấm lùi lại bịt lỗ nạp; dầu được đẩy lên khoang trên qua lỗ trục, sẵn sàng để xả.
05. Khi bơm hoạt động, bước 2-3 lặp lại, đẩy khoang trên để xả dầu.
06. Khi bơm dừng, bộ chia giữ nguyên trạng thái.

Có thể sản xuất kiểu đặc biệt theo yêu cầu khách hàng.
Model / Số cổng ra / A / B (các tùy chọn thể tích đầu ra chung	0.02/0.06/0.1/0.16/0.2/0.3/0.4/0.5 cc/hành trình)
DX-0100	1 cổng, A=32, B=22
DX-0200	2 cổng, A=47, B=37
DX-0300	3 cổng, A=62, B=52
DX-0400	4 cổng, A=77, B=67
DX-0500	5 cổng, A=92, B=82
DX-0600	6 cổng, A=107, B=97
DX-0700	7 cổng, A=122, B=112
DX-0800	8 cổng, A=137, B=127
DX-0900	9 cổng, A=152, B=142
Ký hiệu thể tích đầu ra theo từng cổng
DX-000-02	ký hiệu 2, thể tích 0.02 cc/hành trình
DX-000-06	ký hiệu 6, thể tích 0.06 cc/hành trình
DX-000-10	ký hiệu 10, thể tích 0.1 cc/hành trình
DX-000-16	ký hiệu 16, thể tích 0.16 cc/hành trình
DX-000-20	ký hiệu 20, thể tích 0.2 cc/hành trình
DX-000-30	ký hiệu 30, thể tích 0.3 cc/hành trình
DX-000-40	ký hiệu 40, thể tích 0.4 cc/hành trình
DX-000-50	ký hiệu 50, thể tích 0.5 cc/hành trình
Ghi chú	Do liên tục cải tiến, các thông số trên có thể thay đổi mà không cần báo trước.
